Классификация грузоподъёмных машин и механизмов (ГПМ)
Грузоподъёмные машины и механизмы (ГПМ) — это специализированное оборудование, предназначенное для подъёма, опускания и перемещения грузов на различные расстояния. Эти устройства находят широкое применение грузоподъёмных машин и механизмов в промышленности, строительстве, логистике и на складах. Эффективная работа с грузами без использования ручного труда — основная причина, по которой грузоподъёмное оборудование является неотъемлемой частью технологических и производственных процессов. Цель этой статьи — предоставить систематизированный обзор классификации ГПМ, описать устройство ключевых типов, пояснить принципы их работы и особенности эксплуатации.
Классификация грузоподъёмных машин и механизмов
Существует несколько подходов к классификации грузоподъёмных механизмов, в зависимости от назначения, конструкции, способа передвижения, типа привода и рабочего режима.
По назначению и сфере применения
Машины и механизмы для строительных работ (например, стреловые или башенные краны).
Оборудование для заводов, цехов, складов и предприятий (промышленные краны, мостовые, консольные).
Подъёмные устройства для такелажных, монтажных, ремонтных и погрузочно‑разгрузочных работ.
По конструкции и типу крана/механизма
Мостовые краны — грузоподъёмный механизм перемещается по мостовой конструкции.
Консольные краны — имеют консоль (горизонтальную балку), закреплённую на вертикальной опоре; консоль может быть неподвижной или поворотной.
Козловые краны — со стойками и пролётной балкой, стойки с тележками передвигаются по рельсам.
Стрелковые (стреловые) краны, включая башенные — используются для высотных монтажных работ.
Грузоподъёмные механизмы без моста — тали, лебёдки, ручные или электрические, для вертикального подъёма груза.
По типу привода
Ручной привод — используется в лёгких механизмах, таль‑лебёдках, небольших консольных кранах, когда нагрузки невелики и не требуется высокая производительность.
Электрический привод — характерен для большинства современных мостовых, консольных и козловых кранов, что позволяет работать в режиме с высокой интенсивностью.
По режиму и сфере эксплуатации
Классификация ГПМ также может зависеть от рабочего режима: для складов, производственных цехов, открытых площадок, строительных площадок, а также с различной интенсивностью — от редких подъёмов до непрерывных циклов в режиме постоянной загрузки.
Классификация грузоподъёмных механизмов по виду ходового устройства
Грузоподъёмные машины и механизмы могут классифицироваться по виду ходового устройства, что определяет их мобильность и область применения. В зависимости от этого механизмы делятся на:
Мобильные механизмы — оборудованы устройствами, которые позволяют передвигать их по объекту. К таким относятся автокраны, гусеничные краны, колесные краны и манипуляторы. Эти устройства обладают высокой маневренностью и могут работать на различных площадках или в условиях ограниченного пространства.
Стационарные механизмы — устанавливаются на одном месте и предназначены для работы в фиксированных зонах. Примеры: мостовые краны, козловые краны, башенные краны. Они обеспечивают большую грузоподъёмность и могут работать на крупных объектах, например, в производственных цехах или на строительных площадках.
Полу-мобильные механизмы — имеют возможность перемещаться в пределах объекта, но ограничены определёнными путями или зонами. К таким механизмам можно отнести передвижные мостовые краны и подъёмники с мобильной платформой.
Основные компоненты и устройство грузоподъёмных машин и механизмов
Для понимания работы кранов важно рассмотреть составные части основных типов:

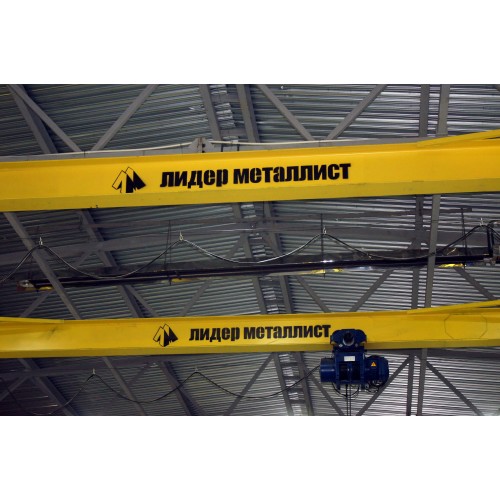

Мостовой кран
Мостовая конструкция содержит следующие элементы: пролётная балка (мост), подкрановые пути (рельсы), грузовая тележка (или таль), механизм подъёма и механизм передвижения.
Мост (балка / пролётная балка) — основной грузонесущий элемент, по которому тележка перемещается.
Тележка (или таль) — несёт грузовой захватный орган (крюк, захват); оснащена механизмом подъёма‑опускания и механизмом передвижения вдоль моста.
Механизмы движения — приводные устройства, которые обеспечивают три основные оси движения: подъём‑опускание груза, передвижение тележки вдоль моста, передвижение моста по подкрановым путям.
Консольный кран
Консольный кран включает вертикальную опору и горизонтальную консоль. Консоль может быть неподвижной либо поворотной, что позволяет давать радиус действия для перемещения груза вокруг опоры. Подъём груза осуществляется с помощью тали или другого подъемного механизма, который может иметь ручной или электрический привод.
Механизмы подъёма (тали, лебёдки)
В простых и лёгких системах используются ручные тали — цепные или канатные, обеспечивающие подъем груза без электричества. Для тяжёлых грузов и интенсивной эксплуатации применяются электрические тали и лебёдки — они дают большую грузоподъёмность, скорость работы и позволяют легко перемещать тяжёлые грузы.
Принципы работы
Работа мостового крана
При работе мостового крана грузовая тележка с закреплённым на ней грузом передвигается по мосту. Подъём и опускание груза обеспечивает механизм подъёма (таль или лебёдка), горизонтальное перемещение — механизм тележки, а перемещение моста по подкрановым путям — механизм концевых тележек. Таким образом можно доставить груз практически в любую точку рабочей зоны.
Если кран оснащён электрическим приводом, все движения — подъём, передвижение тележки и моста — осуществляются за счёт электромоторов и систем управления.
Работа консольного крана
Консольный кран работает за счёт поворотной или фиксированной консоли: груз поднимается с помощью тали, затем консоль может поворачиваться, перемещая груз по радиусу вокруг опоры. Такой механизм особенно удобен для операций в пределах ограниченного пространства и при необходимости перемещения груза в секторе около стены или колонны.
Привод консоли и подъёма может быть ручным (для лёгких работ, малых грузов, редких операций) или электрическим — для более тяжёлых условий и интенсивной работы.
Различие между краном и подъёмным механизмом (таль/лебёдка)
В ряде случаев под "грузоподъёмным механизмом" понимают устройства, выполняющие только вертикальный подъём — цепные тали, лебёдки, ручные или электрические. В отличие от таких устройств, кран обеспечивает не только подъём/опускание, но и горизонтальное перемещение груза, перемещение по рабочей зоне — то есть сочетание вертикального и горизонтального перемещения.
Преимущества и области применения
Применение грузоподъёмных машин и механизмов охватывает широкие области, включая:
Погрузочно‑разгрузочные операции на складах, в логистических центрах;
Монтажные и строительные работы: установка конструкций, монтаж оборудования, перемещение тяжёлых элементов;
Производственные процессы на заводах и предприятиях, где нужно перемещение деталей, узлов, станков.
Там, где необходимо экономить площадь: мостовые краны не занимают полезную площадь пола, так как движения происходят над рабочей зоной.
Использование электрического привода облегчает труд, увеличивает скорость и надёжность работы, даёт возможность «режимной» работы — при постоянном цикле подъёма‑перемещения‑опускания грузов. Ручные механизмы (тали, лебёдки) подходят для лёгких грузов, разовых подъёмов, небольших мастерских, когда не требуется сложное оборудование.
Основные критерии при выборе оборудования
При выборе ГПМ необходимо учитывать:
Тип груза (вес, габариты) — для лёгких грузов может хватить консольной тали, для тяжёлых — мостового крана или козлового.
Рабочую зону и пространство — если работа в ограниченном пространстве, подойдут консольные или стреловые краны; если требуется перемещение по цеху — мостовые.
Режим работы (редкий, периодический, интенсивный) — для интенсивной нагрузки предпочтителен электрический привод; для редких работ — ручной механизм.
Требуемую маневренность: перемещение груза только вверх/вниз или также — горизонтально. Если требуется горизонтальное перемещение — нужен кран, а не просто таль или лебёдка.
Конструктивные особенности здания/склада — наличие подкрановых путей, рельсов, креплений для консольного или мостового крана.
Грузоподъёмные машины и механизмы — ключевой элемент при выполнении задач, связанных с подъёмом и перемещением грузов в промышленности, строительстве, логистике и на складах. Разнообразие типов — от лёгких ручных талей до тяжёлых мостовых и стреловых кранов — даёт возможность подобрать оптимальное оборудование под конкретные условия: вес груза, конфигурацию рабочей зоны, режим работы и интенсивность эксплуатации.
Обслуживание грузоподъёмных машин и механизмов включает в себя регулярные проверки и технические обслуживания для обеспечения надёжности и безопасности работы. К тому же эксплуатация грузоподъёмных машин и механизмов требует соблюдения стандартов безопасности и технических требований для предотвращения аварийных ситуаций.
Благодаря электрическому приводу и современным системам управления многие краны функционируют в режиме постоянной нагрузки, обеспечивая безопасную, надёжную и эффективную работу. При этом ручные механизмы остаются актуальными для менее тяжёлых задач, экономя ресурсы и упрощая эксплуатацию.
Правильное проектирование, выбор и эксплуатация грузоподъёмного оборудования — залог безопасности, продуктивности и рационального использования пространства.
