Типы, устройство и настройка ограничителей грузоподъемности кранов мостового типа

Ограничитель грузоподъемности (ОГП) – важный элемент безопасной эксплуатации мостового крана и прочих грузоподъемных устройств

ОГП – это специализированное предохранительное устройство, используемое для предотвращения перегрузки крана или другого подъемного механизма. Ограничитель гарантирует безопасность при работе с грузами, устраняя риски аварий и повреждений оборудования. Согласно современным нормам промышленной безопасности, использование ограничителей грузоподъемности для кранов мостового типа носит обязательный характер на государственном законодательном уровне.

Назначение ограничителей грузоподъемности

Основная задача ОГП заключается в недопущении превышения максимально возможной массы груза, отмеченного в техническом паспорте подъемного механизма. Фактически ограничитель грузоподъемности производит контроль нагрузки. При этом устройство может заблокировать или отключить функцию подъема либо подавать сигнал оператору о имеющемся перегрузе крана.

К основным преимуществам применения ОГП можно отнести:

Безопасная эксплуатация подъемных механизмов, за счет исключения риска перегрузки.
Предотвращение аварийных ситуаций (опрокидывания техники).
Защита оборудования, увеличение сроков эксплуатации подъемных механизмов.
Безопасность персонала. Снижение вероятности несчастных случаев, связанных с падением грузов или поломкой оборудования.
Соблюдение требований безопасности. Наличие ОГП помогает предприятию соответствовать промышленным стандартам и нормативам по безопасности труда.

Виды ограничителей грузоподъемности

Рассмотрим основные виды ограничителей грузоподъемности:

Механические ограничители. Состоят из физических элементов, таких как пружины и рычаги, предназначенные для ограничения подъемной силы. Данные ОГП имеют достаточно простую конструкцию, обладают высокой устойчивостью к воздействию внешней среды. Но для механических ОГП характерна низкая точность и необходимость настройки устройства. Используются на небольших кранах, лебедках.
Электрические. Они реагируют на изменения тока в цепи двигателя. Отличаются высокой точностью, автоматизацией процесса отключения крана, надежностью и долговечностью. Минусы - зависимость от электропитания, уязвимость к внешним условиям, необходимость калибровки. Применяется на различных грузоподъемных механизмах. Является универсальным средством контроля грузоподъемности.
Электронные и микропроцессорные ограничители. Основаны на датчиках и микропроцессорах, которые мониторят вес поднимаемого груза и автоматически отключают кран при достижении допустимого значения. Состоит из датчиков и блока управления. Основное преимущество – высокая точность ОГП, удобство использования. Недостатки - необходимость настройки ограничителя грузоподъемности. Используются данные виды ОГП при работе с хрупкими или дорогостоящими грузами.
Комбинированные. Это ограничители, сочетающие в себе механические и электрические компоненты. Для данных устройств характерна высокая точность, интеграция с системами мониторинга работы крана. Минусы – ОГП подвержен воздействию влаги, пыли, а также имеет высокую стоимость. Применяется на крупных кранах, консольных механизмах, где требуется высокая точность определения нагрузки.

Устройство ограничителя грузоподъемности

Разберемся из каких ключевых элементов состоит и как работает ограничитель грузоподъемности.

Ключевые элементы ОГП:

датчик нагрузки;
блок управления;
индикаторы;
система сигнализации.

Датчики ОГП и управляющий блок работают в единой системе. Датчики устанавливаются на кране, стреле крана, а управляющий блок и панель сигнализации и сигнализация в кабине оператора крана. Если идет перегрузка, то срабатывает реле и стопорит работу урана, отключая цепи, за счет которых осуществляется снабжение приводов техники. Также срабатывает сигнализация и оператор может визуально наблюдать на панели индикаторов работу устройства.

Датчики ОГП также имеют различия, они бывают следующих видов:

тензодатчики (измерительный прибор, преобразующий механическое усилие в электрический сигнал);
датчики давления (датчики данного типа фиксируют предельное давление и передают данные на электронику);
канатные датчики (применяются для контроля нагрузки в канате в ОГП, установленных на мостовых и козловых кранах).

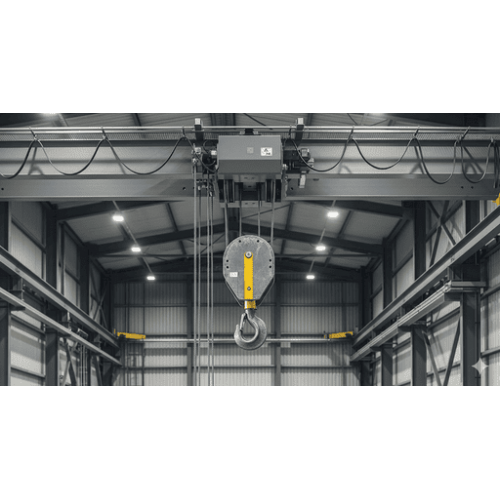

ОГП мостового типа

Установка ОГП на мостовые краны имеет свои особенности, ввиду того, что к приборам данной классификации предъявляются особые требования: адаптированность к высокой интенсивности работы, необходимость точного контроля.

Типовые модели ОГП мостовых кранов:

Альфа-М. Простой прибор, защищающий кран от перегрузки. Комплектуется на краны, работающие под открытым небом);
ОГШ-2.10. Усовершенствованный ОГП, имеющий встроенный цифровой регистратор информации.
Волна ОГМК 1-1. Прибор используется для контроля перегруза, а также фиксирует эксплуатационные характеристики крана.
ПС-80. Предназначен для мостовых и козловых кранов, общей грузоподъемностью оборудования от 5 до 500 тонн. В основном устанавливается на строительную технику (вышки и подъемники).

ОГП мостовых кранов в обязательном порядке проходят настройку грузоподъемности, а также плановые проверки и осмотры.

Настройка ограничителя грузоподъемности

Настройка ОГП включает в себя несколько этапов:

Определение максимальной грузоподъемности крана в соответствии с его техническими характеристиками.
С учетом данных о предельной нагрузке, производится установка и калибровка датчиков для точного измерения веса поднимаемых грузов. Осуществляется выставление пороговых значений ОГП.
Следующий этап – это тестирование системы. Проводятся испытания с различными нагрузками, чтобы убедиться, что система правильно реагирует на перегрузку.
Крайне важно правильно настроить устройство под конкретное шасси и характеристики крана. Также в будущем нужно производить регулярное обслуживание и периодические проверки ОГП с целью обеспечения надежной работы устройства.

Проверка ограничителя грузоподъемности крана

Проверка ограничителя грузоподъемности кранов осуществляется регулярно: при установке ОГП, при ремонте, с периодичностью, указанной в эксплуатационных документах спецтехники и самого ОПГ, по составленному графику владельцем техники. Результаты проверки отмечаются в паспорте ограничителя грузоподъемности.

Ограничитель грузоподъемности - важный элемент безопасности при эксплуатации мостовых кранов. Правильная настройка и регулярное обслуживание ОГП помогают предотвратить аварии и продлить срок службы оборудования. Использование ограничителей грузоподъемности также обеспечивает не только безопасность работников и оборудования, но и способствует повышению общей эффективности производственных процессов.
